在管路上装有一块孔板，孔板两侧接测压管，分别与U型压差计相连接。孔板流量计是利用流体通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压强差，作为测量的依据。当充满管道的流体流经孔板时,将产生局部收缩,流束集中,流速增加,静压力降低,于是在孔板前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4-20ma.DC模拟信号输出,远转给流量积算仪,实现流体流量的计量.智能型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量.

孔板流量计结构节流装置组成

1、节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

2、取压装置：环室、取压法兰、夹持环、导压管等

3、连接法兰(国家标准、各种标准及其它设计部门的法兰)、紧固件。

4、测量管

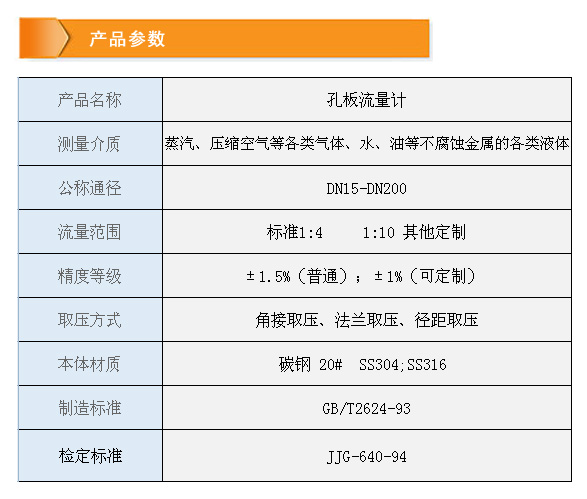

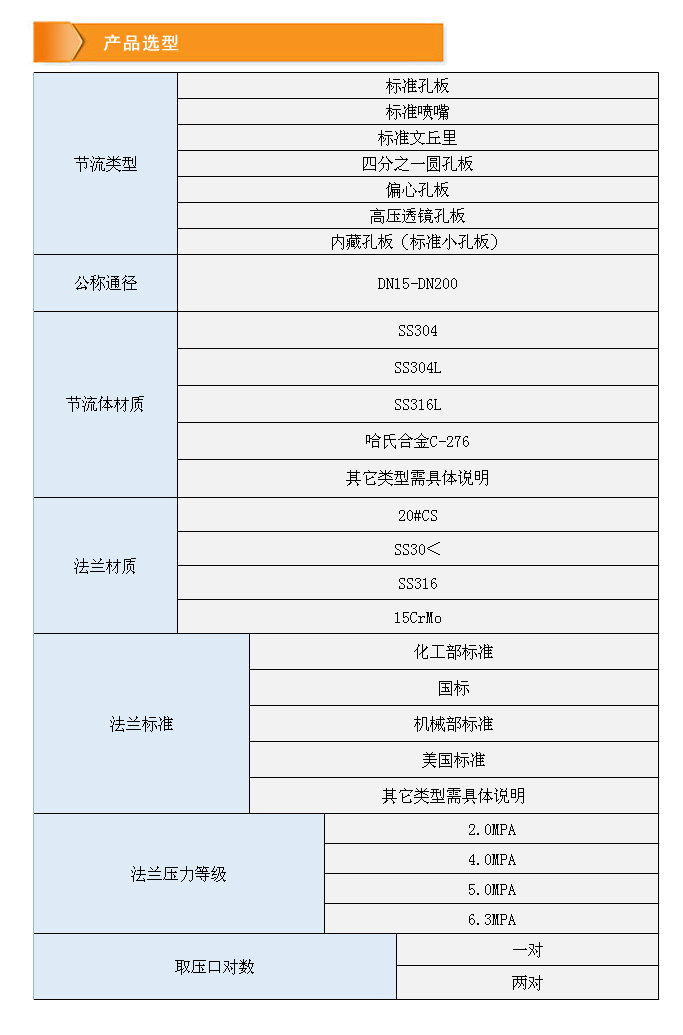

选择孔板流量计所需要的参数：

1、管道的口径(管径*壁厚)

2、孔板流量计测量的介质

3、被测介质的工作温度

4、被测介质的工作压力(最大压力、最小压力、正常压力)

5、被测介质的工作流量(最大流量、最小流量、正常流量)

6、被测介质的粘度

孔板流量计的调试：

1、接上信号线、电源线

2、开启进口、出口阀门，进出口阀门开度要一致

3、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
