热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

常用热电偶材料：

热电偶分度号热电极材料(正极负极)

S铂铑10纯铂R铂铑13纯铂B铂铑30铂铑6K镍铬镍硅T纯铜铜镍J铁铜镍N镍铬硅镍硅E镍铬铜镍

常用热电偶有：

镍铬-康铜热电偶分度号E 0--800【1000】度

镍铬-镍硅热电偶分度号K 0-1000【1300】度

铂铑10-铂热电偶分度号S 0-1300【1600】度

铂铑30-铂铑6热电偶分度号B0-1600【1800】度

铂铑13-铂热电偶分度号R0-1400【1600】度

注：括弧内数字为短时最高使用温度。

提示：

K分度热电偶最正确测温范围在1000度以下，超过1000度后，会发生铬择优氧化，热电势会内缓慢发生变化【降低】,这种变化很难发现，容易给控温造成严重后果。

校对K分度热电偶主要使用以下设备：1300度的管式电阻炉、二等标准铂铑10-铂热电偶、电子电位差计、标准水银温度计【室温】.

说明：

S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃,短期1600℃.在所有热电偶中，S分度号的准确度等级最高，通常用作标准热电偶；

R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全一样；

B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。它的长期使用温度为1600℃,短期1800℃.可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以局部代替S分度号热电偶；

K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃,短期1200℃.在所有热电偶中使用最广泛；

E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。宜在氧化性、惰性气氛中连续使用，使用温度0-800℃;

J分度号的特点是既可用于氧化性气氛(使用温度上限750℃),也可用于复原性气氛(使用温度上限950℃),并且耐H2及CO气体腐蚀，多用于炼油及化工；

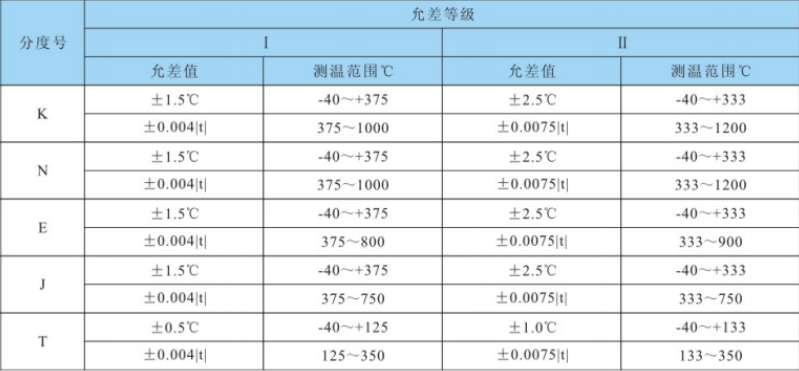

T分度号的特点是在所有廉金属热电偶中准确度等级最高，通常用来测量300℃以下的温度
